韓國斗山大宇發動機規格詳細的技術參數(Engine Specifications)

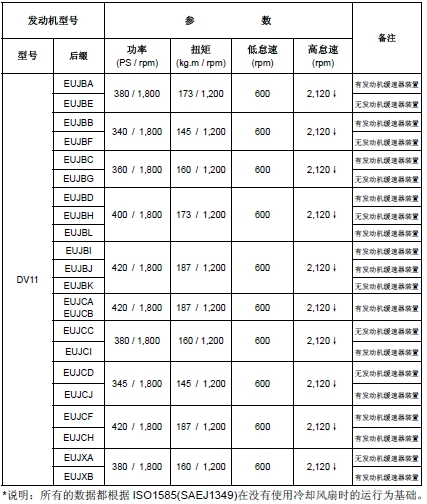

1.3. 韓國斗山大宇發動機功率(Engine Power)

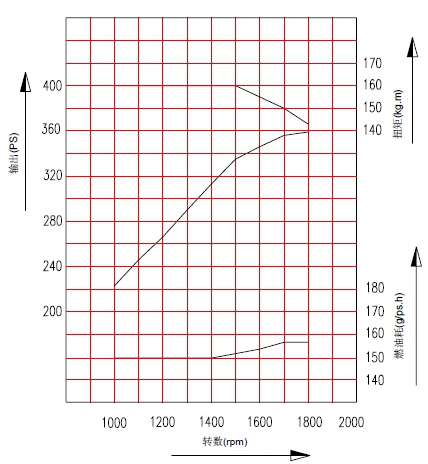

1.4. 發動機特性曲線(Engine Performance Curve)

1.4.1. 特性曲線(340PS)

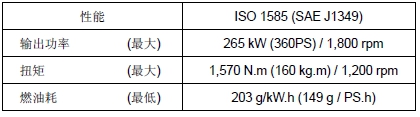

1.4.2. 特性曲線(360PS)

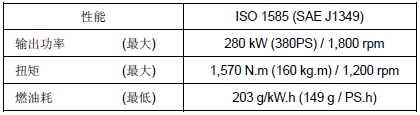

1.4.3. 特性曲線(380PS)

1.4.4. 特性曲線(400PS)

1.4.5. 特性曲線(420PS)

1.5. 韓國斗山大宇發動機總成(Engine Assembly)

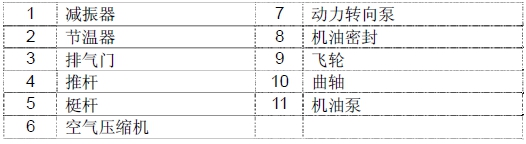

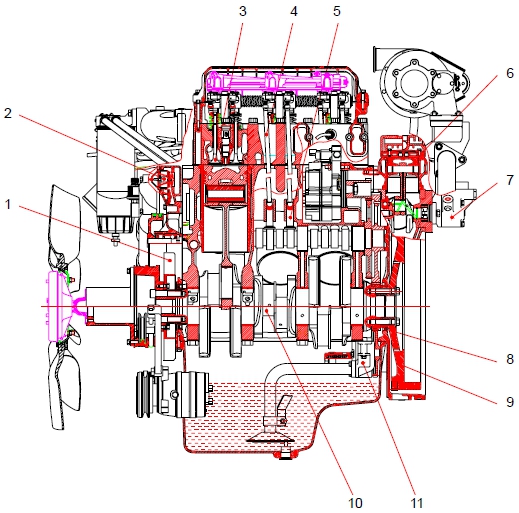

1.5.1. 發動機剖示圖(縱向)(Sectional drawing：longitudinal)

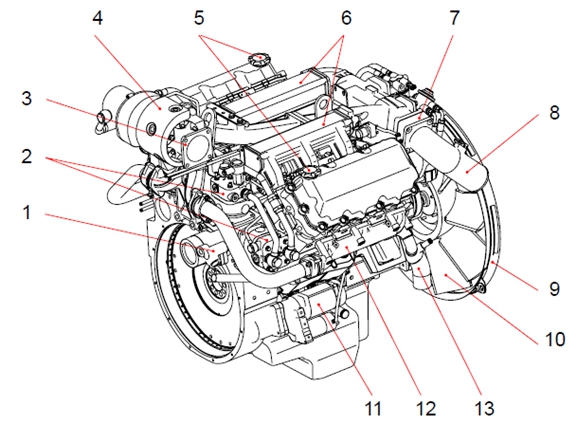

1.5.2. 發動機剖示圖(橫向)( Sectional drawing:cross)

1 起動機 8 噴油器

2 機油冷卻器 9 機油噴嘴

3 氣缸體10 連桿

4 氣缸蓋11 電氣控制裝置(E.C.U)

5 發動機制動12 排放螺塞

6 燃油高壓泵13 吸油管

7 共軌

1.5.3. 韓國斗山大宇發動機總成 – 公共汽車發動機(Engine assembly - Bus engine)

1 曲軸皮帶輪 2 機油濾清器 3 冷卻水泵皮帶輪 4 惰輪 5 冷卻水出口 6 燃油濾清器 7 空氣管 8 呼吸器 9 排氣歧管 10 安裝支架(后) (渦輪增壓器到中冷器) 11 飛輪殼 12 安裝支架(前)  13 油底殼 14 電氣控制裝置(ECU)  15 動力轉向泵 16 空氣壓縮機 17 渦輪增壓器 18 空氣管 19 空氣加熱器(空氣濾清器到渦輪增壓器)  20 空氣管  21 氣缸蓋罩  22 加油口蓋   23 冷卻水入口    24 起動機  25 機油冷卻器

1.5.4. 發動機總成 – 卡車發動機(Engine assembly - Truck engine)

1 動力轉向泵9 風扇導軌18 二次燃料濾清器

2 空氣壓縮機10 冷卻風扇19 空氣管

3 排氣出口11 起動機(空氣濾清器到進氣歧管)

4 渦輪增壓器12 排氣歧管20 呼吸器

5 加油口蓋13 冷卻水入口21 曲軸速度傳感器

6 進氣歧管14 機油濾清器22 排氣歧管

7 空氣加熱器15 初級燃料濾清器23 冷空氣壓縮機總成

8 空氣管16 進氣管壓力傳感器24 交流發電機

(空氣濾清器到渦輪增壓器) 17 燃油啟動注油泵25 電氣控制裝置(ECU)

2. 技術參數(Technical Information)

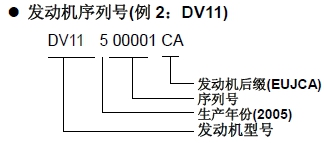

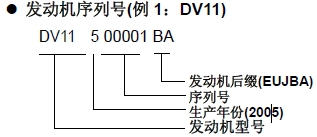

2.1 發動機型號和序列號(Engine Model and Serial Number)

發動機型號和序列號設置在圖示位置。當尋求必要的產品保證和部件訂購時，這些數字是必要的。同時通過各數字的位置也指明了發動機的型號和系列號。
