Perkins珀金斯柴油發動機挺桿總成-拆卸和安裝

拆卸步驟

開始:

a.拆下凸輪軸。請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“凸輪軸-拆卸和安裝”。

注意：保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

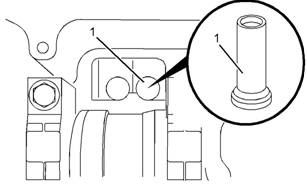

1.如果安裝了曲軸，使用工具(A)，轉動曲軸，以便可以靠近挺桿(1)。

2使用工具(B)拆卸挺桿(1)。

注:為了確定正確的位置，在各個挺桿上作一個臨時的識別標記。

3.重復步驟1到步驟2，卸下其余的挺桿。

安裝步驟

1.檢查所有部件有無磨損或損壞。更換任何損壞或磨損的部件。

2.清潔挺桿。按照步驟2.a至步驟2.c以檢查挺桿。更換已磨損或損壞的挺桿。

a.檢查挺桿中的推桿座有無可見的磨損或損壞。

b.檢查挺桿柄有無磨損或損壞。更多信息請參閱《技術參數》,“挺桿總成”。

c.檢查挺桿接觸凸輪軸的表面有無可見的磨損或損壞。

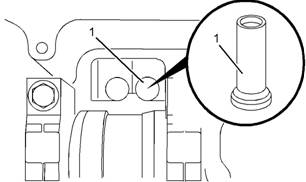

3.如果安裝了曲軸，使用工具(A)，轉動曲軸。轉動曲軸，以便靠近缸體來安裝挺桿(1)。

4.使用清潔的發動機機油潤滑挺桿(1)。

5使用工具(B)將挺桿(1)安裝到缸體上。確保舊挺桿安裝回原來的位置。

注:挺桿應能自由轉動。

6.重復步驟2到步驟5，安裝其余的挺桿。

結束:

a.安裝凸輪軸。請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“凸輪軸-拆卸和安裝”。
