怎樣檢查測量柴油發動機活塞銷和活塞銷孔

怎樣檢查測量柴油發動機活塞銷和活塞銷孔

注意： 活塞銷的狀況必須完好，磨損不能超過以下給定的技術規格。

1. 將活塞銷泡浸在干凈的機油中。

注意： 在 6125 發動機上，組裝活塞頂和裙部。

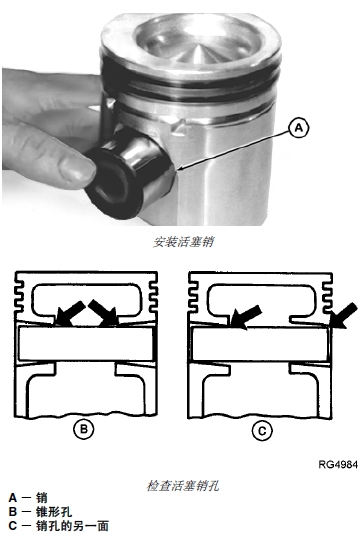

2. 在活塞上安裝活塞銷 (A) 。用手指輕輕一按，活塞銷即能進入活塞中。

3. 從孔兩端插入活塞銷檢查活塞銷孔錐度。如果活塞銷可以自由地通過一端而被卡在中心，那么孔可能已成錐形 (B)。

4. 插入活塞銷檢查銷孔是否對齊。活塞銷不應發出“喀嗒”聲，或需要抵住另一端用力頂入孔內 (C)。

5. 測量活塞銷和銷孔，并與技術規格比較。如果不符合技術規格的要求，更換活塞銷、活塞和汽缸套。

技術規格

活塞銷－外徑. 50.772 － 50.787 毫米（1.9989 － 1.9995 英寸）

活塞銷孔（6105）－外徑50.795 － 50.805 毫米（1.9998 － 2.0002 英寸）

活塞裙部襯套（6125）－內徑 . . . . . 50.798 － 50.808 毫米（1.9999 － 2.0002 英寸）

活塞頂襯套（6125）－內徑. . . . . . . 50.810 － 50.825 毫米（2.0004 － 2.0010 英寸）
