日昕動力教您認識柴油機基本知識之配氣機構的結構組成介紹

(1)cat柴油機配氣機構的組成

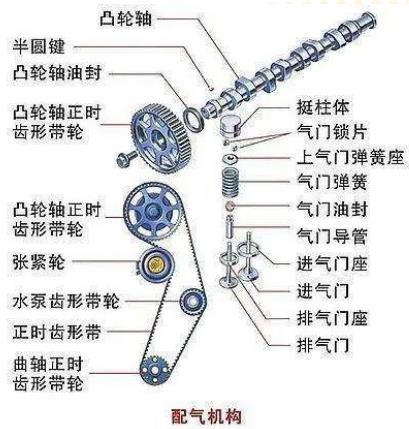

    cat柴油機配氣機構的功用是定期將空氣輸入汽缸，將燃燒后產生的廢氣排出汽缸。cat柴油機配氣機構主要由凸輪軸、挺柱、推桿、搖臂總成、氣門、氣門座圈和凸輪軸的驅動裝置等組成。

 (2)cat柴油機配氣機構的結構介紹
    cat柴油機凸輪軸是一根與汽缸組長度相同的圓柱形棒體，上面有若干個凸輪。cat柴油機凸輪軸的一端是軸承支撐點，另一端則與驅動輪相連接。cat柴油機凸輪軸上分布有與氣門數相同的凸輪，位于凸輪上方的挺柱可以被凸輪推動而上下移動。

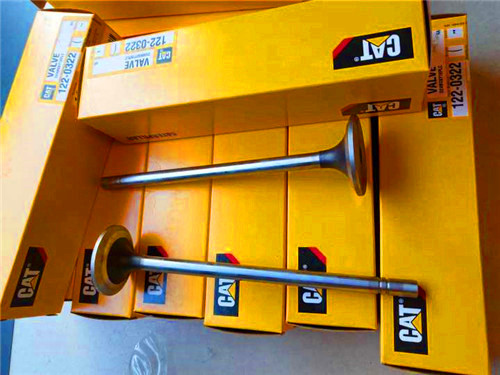

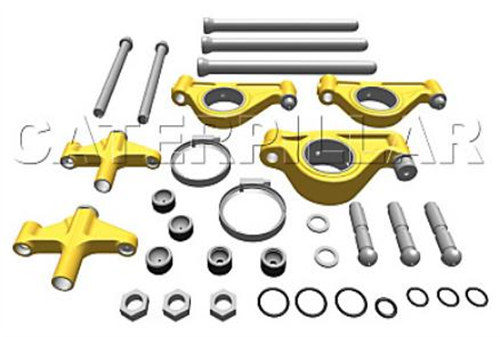

氣門分成進氣門與排氣門兩大類，分別用來封閉進氣道與排氣道。氣門安裝在固定于缸蓋的氣門導管內，氣門彈簧一端支承于缸蓋，另一端支承于氣門尾端。氣門彈簧將氣門頭的密封錐面緊緊地壓在氣門座圈相應的錐面上，將氣道封閉。cat柴油機搖臂總成固定于缸蓋，搖臂的一端與氣門尾端接觸，另一端與挺柱之間通過推桿傳力。

    cat柴油機凸輪軸的前端固定有正時齒輪，與cat柴油機曲軸正時齒輪嚙合，由曲軸通過正時齒輪帶動其旋轉。凸輪軸旋轉時，凸輪周期性地將挺柱推起，通過推桿使搖臂繞搖臂軸擺動。cat柴油機搖臂的一端將氣門向下推，克服彈簧彈力后將氣門打開。凸輪轉過以后，對氣門的推力逐漸消失，氣門在彈簧的作用下關閉。福州Perkins帕金斯403D-07發動機電子供油泵、提升輸油泵供應服務商,開封Perkins帕金斯403D-07G發動機曲軸前后油封費用報價單,肇慶Perkins帕金斯2206A-E15TAG4發動機四配套去哪找,
