大宇柴油機離心式水泵的工作原理結構的安裝與連接水泵的修理技術

大宇柴油機水泵
    大宇柴油機水泵對冷卻液進行加壓，維持其在冷卻系統內快速循環流動。發動機采用離心式水泵，結構簡單，尺寸小，排水量大。
    (1)大宇柴油機離心式水泵的工作原理

    大宇柴油機離心式水泵由泵體，葉輪和進、出水管組成。進水管位于水泵中央，出水管位于水泵外緣，葉輪在外力帶動下旋轉。當葉輪旋轉時，水泵中的冷卻液隨葉輪一起旋轉、加壓，在離心力的作用下，向葉輪的邊緣甩出，經出水管輸出水泵。葉輪中央處由于壓力降低，產生真空吸力，將散熱器中的冷卻液源源不斷地吸入水泵。

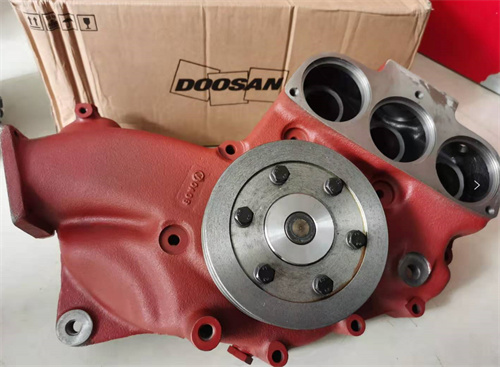

(2)大宇柴油機水泵結構

    如圖6 -2所示，大宇柴油機泵殼分成泵腔和軸承座孔兩部分。位于泵腔內的葉輪固定于水泵軸，水泵軸通過兩個軸承支撐于泵殼軸承座孔內。在泵腔與軸承座孔之間，設有水封，防止泵腔的冷卻液沿水泵軸滲漏而進入軸承座孔。
    大宇柴油機水泵軸的軸向定位與固定是通過向心推力軸承實現的。內側軸承內圈的內側抵住軸肩，兩個軸承內圈之間設有隔離套筒，通過半圓鍵安裝于水泵軸的皮帶輪凸緣盤內側抵住外側軸承內圈，常州Perkins帕金斯403F-E17T發動機曲軸技術查詢中心,咸寧Perkins帕金斯4016-61TRG3柴油機去哪買專業服務中心,澳門半島Perkins帕金斯403F-11G發動機曲軸箱配件多少錢,茂名Perkins帕金斯1104C-TG3發動機曲軸一般多少錢,被螺母緊緊固定于水泵軸。上述結構使兩個軸承的內圈固定于水泵軸上，內側軸承外圈被泵殼軸肩定位，阻止水泵軸向上、向內側移動;外側軸承外圈被卡環固定于殼體內，阻止水泵軸向上、向外側移動。
   (3)大宇柴油機水泵的安裝與連接
    水泵進水管通過軟管與散熱器下水室連通，冷卻液直接進入水泵腔室的中央部位。在水泵中央部位安裝有管接頭，通過旁通管與節溫器副閥門連通。從副閥門流出的冷卻液通過該管接頭直接進入水泵腔室。水泵腔室后側用泵蓋封閉，泵蓋上的出水口正對水泵泵腔的出水室。將水泵固定于發動機后，泵蓋上的出水口與水套的分水管進水口對接。在泵殼的油封與軸承座孔之間設有泄水孔，當水封有少量的水滴泄漏時，可以從該孔泄出。若當發動機熄火后仍然有水泄出，則應拆開水泵進行修理。
大宇柴油機水泵的修理

    水泵出現泵水能力不足、漏水以及水泵軸搖頭嚴重時，應對水泵進行修理。
    水泵的拆卸:水泵拆卸解體時，對帶輪、軸承、葉輪等均應使用專用工具進行拆裝。對油封、水封等部件也應仔細拆下，避免損壞。
    零部件的檢驗:水泵解體后，應對零部件進行檢驗，如不符合規定，應更換零部件。水泵零部件的檢驗有以下內容:
    ①殼體、葉輪及帶輪不能有裂紋與損傷;葉輪軸孔的磨損應在規定范圍內;殼體與蓋的接合平面變形過大時，應進行修整，防止裝配后出現漏水現象。
    ②大宇柴油機水泵軸不應有彎曲變形，軸頸磨損程度應在規定范圍內，軸端螺紋無損傷。
    ③檢查軸承間隙，應在規定范圍內。
    ④檢查油封與水封，如出現損傷，應進行更換。
    大宇柴油機水泵的裝配:裝配水泵前，應測量各配合副軸頸與孔的尺寸，以便確定其配合間隙是否在規定范圍內;水泵裝合后，應檢查:葉輪邊緣與殼體內壁之間的間隙、葉輪端面與泵蓋之間的間隙。
    在裝配過程中，按規定力矩與順序擰緊全部螺栓，需要鎖緊的螺栓要進行可靠鎖緊;裝配后的水泵要用潤滑脂通過注油嘴加注，以進行潤滑。
(2)大宇柴油機水泵檢查
    對水泵進行檢查時，觀察水泵泄水孔有無液體流出，若有液體流出，說明水泵水封損壞，應拆卸水泵進行修理。檢查水泵帶輪是否出現搖晃現象，帶輪出現搖晃，可能是軸承松曠或者帶輪固定螺母松動等原因造成的。帶輪出現搖晃現象時，必須馬上進行拆卸修理，避免風扇葉片因搖晃而將散熱器芯管打壞。檢查水泵是否存在異響，若水泵出現異響，應馬上對水泵進行拆卸修理。

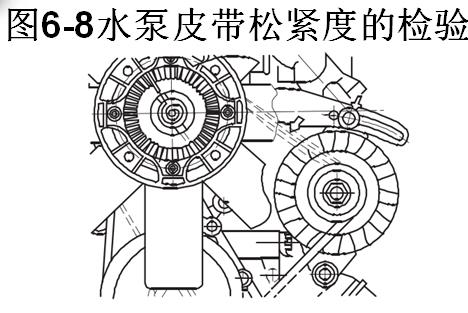

水泵皮帶松緊度的檢查
    應經常檢查皮帶的松緊度，防止由于皮帶打滑而使水泵工作不良。如圖6-8所示，用手以9-29 N的力在皮帶中部按下，皮帶的下移量應以3-6 mm為宜。
