卡特CAT3512 3516柴油發動機的汽缸數和排列位置圖



汽缸和閥門位置圖

汽缸數和排列..............................…….................V-12

每個汽缸上的閥門數.........................………............4

孔徑..............................................170毫米（6.7英寸）

沖程...............................................190毫米（7.5英寸）

壓縮比...............................................參看發動機銘牌

燃燒方式............……..................................火花點火

曲柄軸旋轉方向（從飛輪端看）.............逆時針方向

點火順序...........................1-12-9-4-5-8-11-2-3-10-7-6

閥門設定

進氣.......................................0.51毫米（0.020英寸）
排氣......................................1.27毫米（0.050英寸）

注：發動機的前部與飛輪端相對。發動機的左右側正如從飛輪端所看到的一樣。1號汽缸是右側的最前端汽缸，2號汽缸是右側的最前端汽缸。

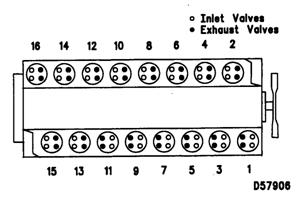

汽缸和閥門位置圖

汽缸數和排列..........................…….....................V-16

每個汽缸上的閥門數..………...................................4

孔徑...............................................170毫米（6.7英寸）

沖程...............................................190毫米（7.5英寸）

壓縮比...............................................參看發動機銘牌

燃燒方式.......................................................火花點火

曲柄軸旋轉方向（從飛輪端看）.............逆時針方向

點火順序.....1-2-5-6-3-4-9-10-15-16-11-12-13-14-7-8

閥門設定

進氣.......................................0.51毫米（0.020英寸）
排氣.......................................1.27毫米（0.050英寸）

注：發動機的前部與飛輪端相對。發動機的左右側正如從飛輪端所看到的一樣。1號汽缸是右側的最前端汽缸，2號汽缸是右側的最前端汽缸。
