卡特CAT G350發動機監控和停機保護參數設置接線盒控制面板


G3500卡特CAT發動機可以被配置成三個系統中的一個來監控卡特CAT發動機參數并為卡特CAT發動機提供停機保護：接線盒（通電關閉）、接線盒（通電運轉）以及一個控制面板（狀態控制）。如欲獲得關于操作、故障診斷和卡特CAT發動機控制面板設定的詳細信息，請參看SENR6420，系統操作、測試和調節，G3500卡特CAT發動機（電子點火系統）遠程控制面板（狀態）。

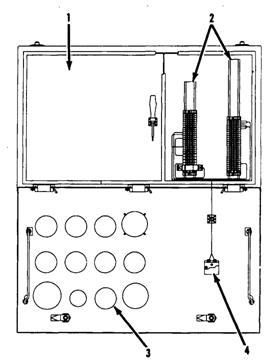

接線盒（盒蓋打開時）

（1）接線盒（2）接線條（3）量表（4）緊急停止開關

接線盒（1）的中間位置用來擺放用于卡特CAT發動機的各種量規、電表、指示器和開關，同時它還包含擺放電子接線條（2）的空間，電子接線條作用是將傳感器、拾波器以及繼電器與量表（3）相連接。另外接線盒還可以為卡特CAT發動機提供停機保護。

在接線盒面板上有一個緊急停止按紐，當按下該按紐時，系統會切斷燃料供應，卡特CAT發動機點火將被關閉（電子點火系統控制的停機開關接地被打開）。

如要重新起動卡特CAT發動機，緊急停止按紐必須被改變到突起的位置。

如果接線盒被配置成通電運轉或通電關閉狀態，燃氣關閉閥將被包含在卡特CAT發動機的安裝中。在通電運轉設置下，氣體關閉閥必須保留使卡特CAT發動機能通電運轉的能力。在最常用的通電關閉系統中，必須在氣體關閉閥中設置一個機械（手動）插銷。如果檢測到有錯誤的存在，氣體關閉閥將會打開閥門并起動一個兩級關閉順序。

接線盒可以用來監控卡特CAT發動機油壓、冷卻劑溫度、起動卡特CAT發動機過速以及卡特CAT發動機過速狀態。

注：如果接線盒監控到過速狀況，或如果緊急停止按紐已被激活，這時繼電器將通電，并開始切斷向卡特CAT發動機供應的點火。

注：如果接線盒監控到卡
特CAT發動機油壓降低，或監測到冷卻劑溫度過高，繼電器將會切斷向卡特CAT發動機的燃料供應。

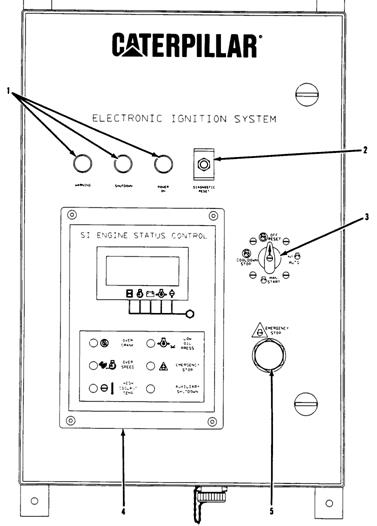

卡特CAT發動機起止面板

卡特CAT發動機起止面板
（1）指示燈（2）診斷重新設置紐（3）卡特CAT發動機控制開關（4）狀態控制模塊（5）緊急停止按紐

卡特CAT發動機起止面板包括卡特CAT發動機狀態控制模塊（4）、緊急停止按紐（5）、卡特CAT發動機控制開關（3）、診斷重新設置紐（2）和狀態指示燈（1）。
