Svenska 三菱S6R-PTA柴油發動機冷卻系統
三菱S6R-PTA柴油發動機冷卻系統
詳細描述

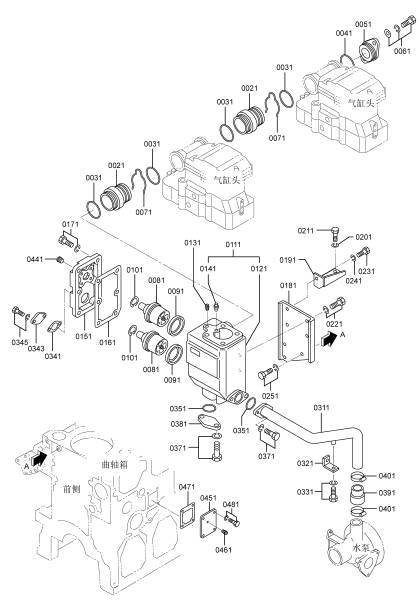

三菱S6R-PTA柴油發動機冷卻系統
|
參考號 |
零件編號 |
零件名稱和描述 |
數量 |
|
0021 |
37546-21101 |
接頭 |
6 |
|
0031 |
05505-31065 |
三菱S6R O型圈 |
12 |
|
0041 |
05505-57060 |
三菱S6R O型圈 |
1 |
|
0051 |
37546-21201 |
蓋板 |
1 |
|
0061 |
F1825-10030 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
2 |
|
0071 |
37546-11300 |
擋圈 |
6 |
|
0081 |
37546-21701 |
三菱S6R 恒溫器 |
2 |
|
0091 |
37546-01800 |
三菱S6R 節溫器密封墊 |
2 |
|
0101 |
37546-00900 |
擋圈 |
2 |
|
0111 |
* |
三菱S6R 恒溫器總成 |
1 |
|
0121 |
37546-23702 |
三菱S6R 節溫器座 |
1 |
|
0131 |
F5006-10000 |
內六角錐螺塞 |
1 |
|
0141 |
36646-00090 |
微動閥總成 |
1 |
|
0151 |
37546-23201 |
三菱S6R 節溫器蓋板 |
1 |
|
0161 |
37546-23300 |
三菱S6R 節溫器蓋板三菱S6R 墊片 |
1 |
|
0171 |
F1805-10030 |
三菱S6R 螺栓(帶三菱S6R 墊圈) |
裝配三菱S6R 螺栓 |
|
0181 |
37546-23402 |
支架(三菱S6R 恒溫器殼體) |
1 |
|
0191 |
37547-03700 |
支承(三菱S6R 恒溫器支架) |
1 |
|
0201 |
F2515-08000 |
彈簧三菱S6R 墊圈 |
2 |
|
0211 |
F1035-08020 |
三菱S6R 螺栓 |
2 |
|
0221 |
F1805-10025 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
3 |
|
0231 |
F1035-10030 |
三菱S6R 螺栓 |
1 |
|
0241 |
F2515-10000 |
彈簧三菱S6R 墊圈 |
1 |
|
0251 |
F1805-12030 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
3 |
|
0311 |
37546-15200 |
旁通管 |
1 |
|
0321 |
37546-04400 |
支架(旁通管) |
1 |
|
0331 |
F1805-12025 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
1 |
|
0341 |
32546-46800 |
空冷器三菱S6R 墊片 |
1 |
|
0343 |
33546-06900 |
蓋板 |
1 |
|
0345 |
F1805-12030 |
組合三菱S6R 螺栓裝配三菱S6R 螺栓 |
2 |
|
0351 |
F3153-06000 |
三菱S6R O型圈 |
2 |
|
0371 |
F1805-10030 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
4 |
|
0381 |
37546-03500 |
蓋板 |
1 |
|
0391 |
37546-14600 |
橡膠管 |
1 |
|
0401 |
05317-50701 |
夾箍 |
2 |
|
0441 |
F5006-21000 |
錐形塞 |
2 |
|
0451 |
47500-60400 |
蓋板 |
1 |
|
0461 |
F5006-10000 |
錐形塞 |
1 |
|
0471 |
37546-19800 |
三菱S6R 墊片(冷卻水預熱器) |
1 |
|
0481 |
F1805-12030 |
三菱S6R 螺栓(帶三菱S6R 墊圈) 裝配三菱S6R 螺栓 |
4 |

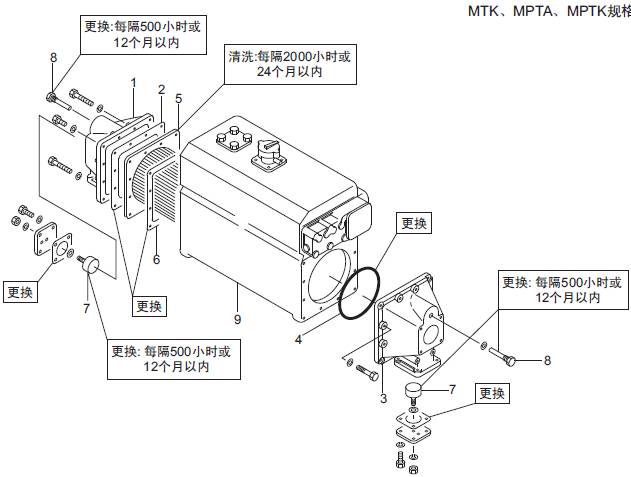

三菱S6R發動機熱交換器的解體，檢修
三菱S6R發動機熱交換器的解體，檢修
解體順序
1 端蓋
2 墊片
3 端蓋
4 Ｏ形圈
5 濾芯
6 墊片
7 鋅棒
8 鋅
9 膨脹水箱

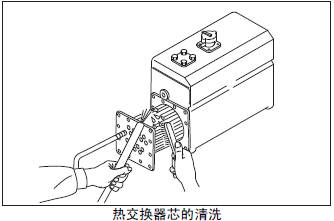

2.4.1 三菱S6R發動機熱交換器芯的清洗
(1) 用清水沖洗管外側，并用鋼絲刷等洗刷，同時檢查有無腐蝕或龜裂。
(2) 用棒插入管子內清除粘著物。

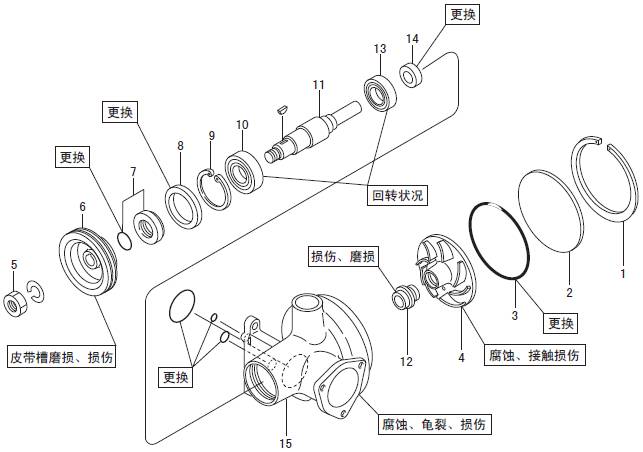

2.5 三菱S6R發動機水泵的解體、檢修
三菱S6R發動機水泵的解體、檢修
解體順序
1 卡環
2 端蓋
3 Ｏ形圈
4 葉輪
5 螺帽
6 水泵皮帶輪
7 隔圈，Ｏ形圈
8 油封
9 卡環
10 軸承
11 水泵軸
12 組合式密封
13 軸承
14 油封
15 泵體 ( 約15 kg)
