三菱S6R發動機空氣冷卻器的解體，檢修，組裝

解體順序

1 三菱S6R發動機空氣冷卻器蓋,2 三菱S6R發動機空氣冷卻器芯 ( 約40 kg)

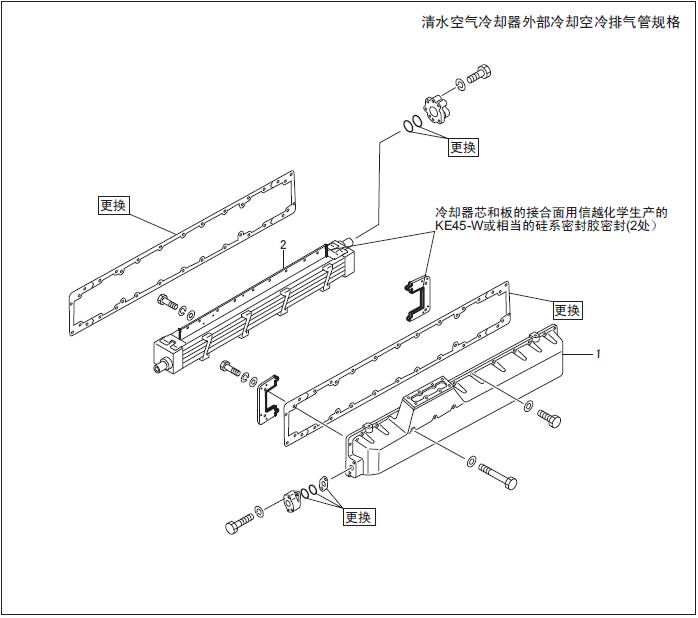

三菱S6R發動機空氣冷卻器的解體，檢修，組裝

解體順序

1 三菱S6R發動機空氣冷卻器蓋,2 三菱S6R發動機空氣冷卻器芯 ( 約46 kg)

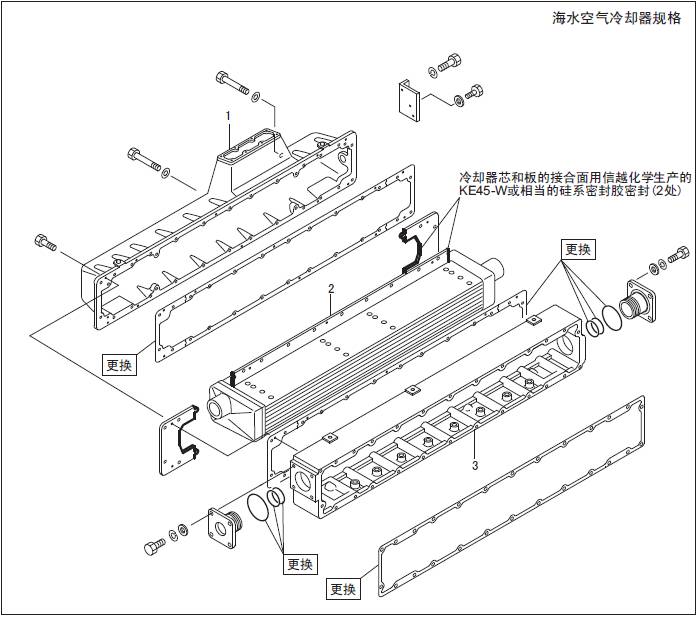

三菱S6R發動機空氣冷卻器的解體，檢修，組裝

解體順序

1 三菱S6R發動機空氣冷卻器蓋

2 三菱S6R發動機空氣冷卻器芯 ( 約53 kg)

3 三菱S6R發動機空氣冷卻器殼體

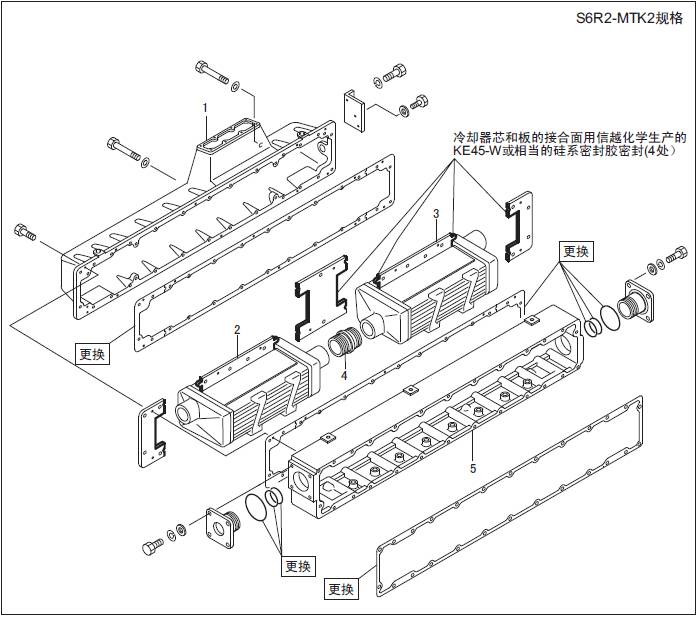

三菱S6R發動機空氣冷卻器的解體，檢修，組裝

解體順序

1 三菱S6R發動機空氣冷卻器蓋

2 三菱S6R發動機空氣冷卻器芯( 右) ( 約29 kg)

3 三菱S6R發動機空氣冷卻器芯 ( 左) ( 約29 kg)

4 接頭

5 三菱S6R發動機空氣冷卻器殼體

2.1.1 檢查三菱S6R發動機空氣冷卻器

使用清水和使用海水的三菱S6R發動機空氣冷卻器的材質和結構是不同的，處理時要予以注意。本型機器使用清水冷卻器。

2.1.2 三菱S6R發動機空氣冷卻器的清洗方法

用壓縮空氣(0.29 ～ 0.49MPa{3 ～ 5 kgf/cm2} 以下) 沿通常的空氣流向的相反方向吹入，吹除粘著物同時檢查有無腐蝕或龜裂。
