三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱、三菱S6R柴油發動機曲軸、三菱S6R柴油發動機主軸承瓦的解體，檢修

在進行解體之前，注意掌握發動機各部分的現狀，有助于分析故障原因和提高檢修作業的效率。

請根據檢修內容和目的，確認各項目中所要求的事項。

􀂌 測量三菱S6R柴油發動機曲軸的軸向間隙

三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱、三菱S6R柴油發動機曲軸、三菱S6R柴油發動機主軸承瓦的解體，檢修

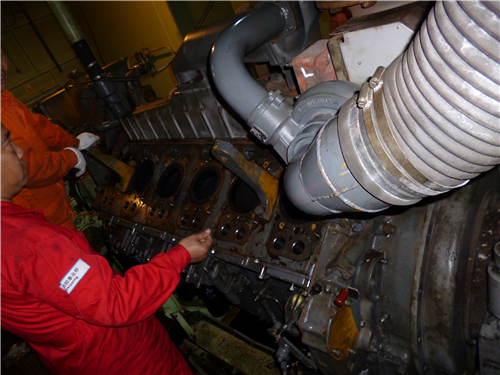

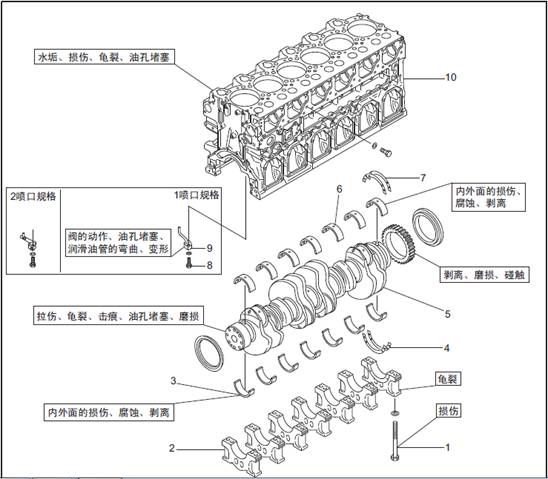

解體順序

1 三菱S6R柴油發動機主軸承瓦端蓋螺栓

2 三菱S6R柴油發動機主軸承瓦端蓋

3 三菱S6R柴油發動機主軸承瓦下軸瓦

4 推力片( 下)

5 三菱S6R柴油發動機曲軸 (S6R: 約285 kg)

(S6R2: 約300 kg)

6 三菱S6R柴油發動機主軸承瓦上軸瓦

7 推力片( 上)

8 止回閥 （1 噴嘴規格）

有眼螺栓（2 噴嘴規格）

9 三菱S6R柴油發動機活塞冷卻噴油嘴

10 三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱 (S6R: 約530 kg)(S6R2: 約590 kg)

5.1 三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱翻轉( 倒置)

將三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱放置在回轉臺上翻轉。不使用回轉臺時，在三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱上掛上鋼絲索，在鋼絲索和三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體之間填入墊木或布，用起吊機吊起，然后橫倒放置在枕木上。重新掛鋼絲索，在枕木上將三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱體翻轉( 倒置)。

三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱翻轉( 倒置)

5.2 測量三菱S6R柴油發動機曲軸的軸向間隙

檢測三菱S6R柴油發動機曲軸的軸向間隙，掌握現在的狀況。

檢測要領參考「發動機本體的組裝」的「測量三菱S6R柴油發動機曲軸的軸向間隙」項。

測量三菱S6R柴油發動機曲軸的軸向間隙

5.3 拆卸三菱S6R柴油發動機活塞冷卻噴油嘴

從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱上拆卸三菱S6R柴油發動機活塞冷卻噴油嘴。

5.4 拆卸三菱S6R柴油發動機主軸承瓦端蓋

(1) 拆卸三菱S6R柴油發動機主軸承瓦端蓋螺栓。

(2) 在三菱S6R柴油發動機主軸承瓦端蓋上安裝連接器。

(3) 將三菱S6R柴油發動機噴油器拆卸器安裝在連接器上。

(4) 從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱內拆卸三菱S6R柴油發動機主軸承瓦端蓋。

(5) 從三菱S6R柴油發動機主軸承瓦端蓋上拆卸三菱S6R柴油發動機主軸承瓦下軸瓦。

(6) 從最后端的三菱S6R柴油發動機主軸承瓦端蓋上拆卸推力片( 下)。

拆卸三菱S6R柴油發動機主軸承瓦端蓋

5.5 拆卸三菱S6R柴油發動機曲軸

(1) 按壓前側推力片( 上) 的上下裝配面，將其轉出。

(2) 水平吊起三菱S6R柴油發動機曲軸，小心地從上方吊出。

注: 用鏈條直接掛在三菱S6R柴油發動機曲軸上起吊時，為了防止三菱S6R柴油發動機曲軸受到損傷起吊前要填入布團或其他墊料。

(3) 從三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱上拆卸三菱S6R柴油發動機主軸承瓦上軸瓦，拆卸時注意嵌槽的位置。拆卸后側推力片( 上)。

拆卸三菱S6R柴油發動機曲軸
