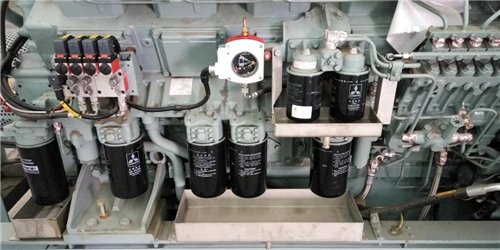

測量三菱S6R柴油發動機凸輪軸的凸輪升程

測量各凸輪的長徑和短徑，求出凸輪升程。超過極限值時更換新的三菱S6R柴油發動機凸輪軸。

測量三菱S6R柴油發動機凸輪軸的凸輪升程

2.4 測量三菱S6R柴油發動機凸輪軸的跳動量

測量三菱S6R柴油發動機凸輪軸的全幅跳動量。超過極限值時，用壓力機校正三菱S6R柴油發動機凸輪軸或更換新品。

注: 使用千分表，回轉三菱S6R柴油發動機凸輪軸一周測量指針的跳動量。

測量三菱S6R柴油發動機凸輪軸的跳動量

2.5 測量三菱S6R柴油發動機凸輪軸頸部外徑

測量三菱S6R柴油發動機凸輪軸頸部正交兩個方向的外徑。超過極限值時更換新的三菱S6R柴油發動機凸輪軸。

測量三菱S6R柴油發動機凸輪軸頸部外徑

2.6 檢測三菱S6R柴油發動機凸輪軸襯套

(1) 三菱S6R柴油發動機凸輪軸襯套的內表面有損傷、腐蝕或剝離等異常時，更換新品。

(2) 三菱S6R柴油發動機凸輪軸襯套安裝在三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的狀態下，測量三菱S6R柴油發動機凸輪軸襯套的內徑。超過極限值時更換新的三菱S6R柴油發動機凸輪軸襯套。

注: 測量內徑時，注意不要損傷三菱S6R柴油發動機凸輪軸襯套的內面。

測量三菱S6R柴油發動機凸輪軸襯套內徑

2.7 更換三菱S6R柴油發動機凸輪軸襯套

2.7.1 拆卸三菱S6R柴油發動機凸輪軸襯套

(1) 拆卸三菱S6R柴油發動機凸輪軸襯套定位用定位螺栓。

(2) 將三菱S6R柴油發動機凸輪軸襯套安裝器和襯套壓板安裝在三菱S6R柴油發動機凸輪軸襯套部位。

(3) 將三菱S6R柴油發動機凸輪軸襯套螺栓旋入襯套壓板。

(4) 在三菱S6R柴油發動機凸輪軸襯套螺栓的前端( 和三菱S6R柴油發動機凸輪軸襯套安裝器的接觸部分) 涂敷二硫化鉬系耐高溫潤滑劑( 類似于ThreeBond 1910)。

(5) 擰入三菱S6R柴油發動機凸輪軸襯套螺栓，推壓三菱S6R柴油發動機凸輪軸襯套安裝器，將三菱S6R柴油發動機凸輪軸襯套拔出。

三菱S6R柴油發動機凸輪軸襯套的定位螺栓

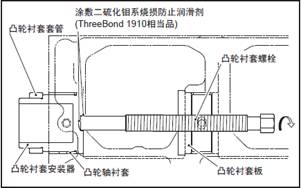

拆卸三菱S6R柴油發動機凸輪軸襯套

2.7.2 壓入三菱S6R柴油發動機凸輪軸襯套

(1) 將三菱S6R柴油發動機凸輪軸襯套安裝器插入三菱S6R柴油發動機凸輪軸襯套內，安裝三菱S6R柴油發動機凸輪軸襯套的軸套。

(2) 將三菱S6R柴油發動機凸輪軸襯套的切口朝上，三菱S6R柴油發動機凸輪軸襯套的油孔對準三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的油孔后，裝入三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的三菱S6R柴油發動機凸輪軸襯套安裝孔內。

No.1 軸頸的三菱S6R柴油發動機凸輪軸襯套的切口朝向No.2 氣缸側安裝。

No.7 軸頸的三菱S6R柴油發動機凸輪軸襯套的定位螺孔朝向No.6 氣缸側安裝。

(3) 安裝襯套壓板和三菱S6R柴油發動機凸輪軸襯套螺栓。

(4) 在三菱S6R柴油發動機凸輪軸襯套螺栓的前端( 和三菱S6R柴油發動機凸輪軸襯套安裝器的接觸部分) 涂敷二硫化鉬系耐高溫潤滑劑( 類似于ThreeBond 1910)。

(5) 擰入三菱S6R柴油發動機凸輪軸襯套螺栓，推壓三菱S6R柴油發動機凸輪軸襯套安裝器，將三菱S6R柴油發動機凸輪軸襯套壓入。

注: 在壓入時，要注意三菱S6R柴油發動機三菱S6R柴油發動機曲軸箱的油孔和三菱S6R柴油發動機凸輪軸襯套的油孔一致。

(6) 安裝密封墊圈和定位螺栓，固定三菱S6R柴油發動機凸輪軸襯套。

壓入三菱S6R柴油發動機凸輪軸襯套( 開始壓入)

壓入三菱S6R柴油發動機凸輪軸襯套( 定位)

各軸頸的三菱S6R柴油發動機凸輪軸襯套的不同
