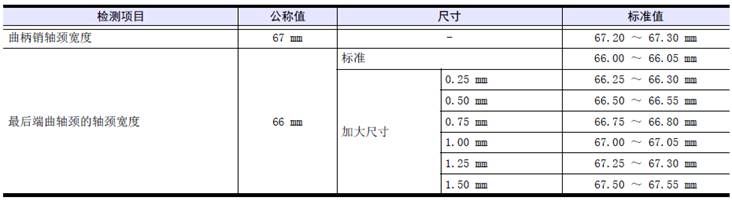

最后端三菱S6R柴油發動機曲軸頸的軸頸寬度的研磨

5.7 測量三菱S6R柴油發動機曲軸的跳動量

將三菱S6R柴油發動機曲軸的前后端軸頸座在V 型鐵塊上，測量中央軸頸的跳動量。參照標準值，跳動量較小的用研磨方法修正。

跳動量較大的用壓力器校正。超過極限值時更換新的三菱S6R柴油發動機曲軸。使用研磨或壓力機修理時，要對各部位進行磁性探傷檢查，確認沒有有害的裂痕或損傷。

測量三菱S6R柴油發動機曲軸的跳動量

5.8 檢測三菱S6R柴油發動機曲軸齒輪

三菱S6R柴油發動機曲軸齒輪的齒面有剝離、磨損、單面接觸等異常時，更換新的三菱S6R柴油發動機曲軸齒輪。

5.9 更換三菱S6R柴油發動機曲軸齒輪

5.9.1 拆卸三菱S6R柴油發動機曲軸齒輪

用齒輪拆卸器將三菱S6R柴油發動機曲軸齒輪從三菱S6R柴油發動機曲軸上拆出。

注: 通過加熱三菱S6R柴油發動機曲軸齒輪拆出時，加熱溫度應在180ºC以下。
