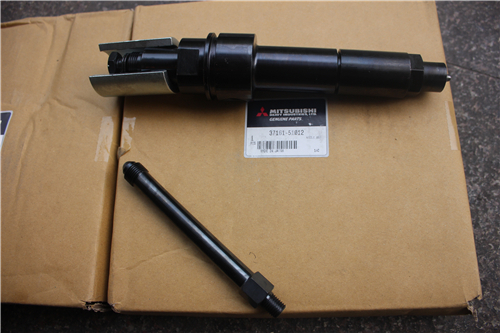

三菱S6R柴油發動機噴油器的噴霧狀態檢測

在三菱S6R柴油發動機噴油器試驗臺上調整壓力的同時，檢查噴孔堵塞、噴霧狀態以及噴孔內有無漏油現象等。噴霧不良時，清洗或更換噴油嘴。

霧化檢測項目如下。筆直噴射。無大顆粒，微細噴霧。噴射后，噴孔無殘余油滴。

2.3.3 噴油嘴的清洗和更換

(1) 拆卸管套螺帽。

(2) 拆卸噴油嘴。

(3) 清洗噴油嘴的針閥和閥體。

使用清潔的清洗油，清洗后在清潔的柴油中將針閥和閥體組裝。

(4) 噴油嘴的管套螺帽要按照規定的扭矩緊固。

(5) 調整和清洗后噴霧狀態不能好轉的話，要更換新的噴油嘴。

新的噴油嘴涂有防銹劑，最初一定要用清洗油清洗，然后用柴油再次清洗后才能組裝。

2.3.4 彈簧的直角度、自由長度、

和上下面平行度的測量

測量噴油嘴彈簧的直角度、自由長度和上下面平行度。
