拆卸三菱S12柴油發動機噴油器總成

使用三菱S12柴油發動機噴油器拆卸器拆卸三菱S12柴油發動機噴油器總成時，注意手指不要夾在三菱S12柴油發動機噴油器拆卸器的重錘、桿或板之間。

拆卸三菱S12柴油發動機噴油器本體前，要確認三菱S12柴油發動機噴油器總成周圍無異物。拆卸三菱S12柴油發動機噴油器本體時，注意不要使灰塵雜質落入三菱S12柴油發動機氣缸頭內。三菱S12柴油發動機噴油器和燃油進口接管一起保管，注意不要損傷噴油頭。

(1) 拆卸三菱S12柴油發動機噴油器壓板。

(2) 使用三菱S12柴油發動機噴油器拆卸器拆卸三菱S12柴油發動機噴油器本體。

(3) 取出三菱S12柴油發動機氣缸頭內的墊圈。

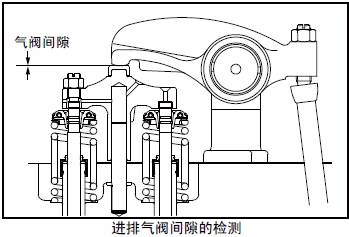

1.3 三菱S12柴油發動機進排氣門門間隙的檢測

檢測三菱S12柴油發動機進排氣門門的間隙，掌握現在的狀況。檢測要領參考「三菱S12柴油發動機本體的組裝」的「三菱S12柴油發動機進排氣門門間隙的檢測，調整」項。

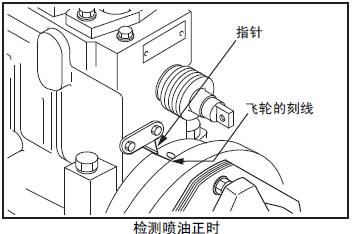

1.4 檢測三菱S12柴油發動機噴油正時

檢測三菱S12柴油發動機噴油正時，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「三菱S12柴油發動機噴油正時的確認和調整」項。

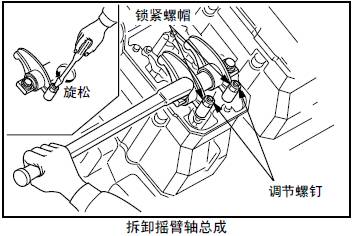

1.5 拆卸三菱S12柴油發動機搖臂軸總成

(1) 將搖臂的調節螺釘旋松。

(2) 將三菱S12柴油發動機搖臂軸總成從三菱S12柴油發動機搖臂箱體上拆下。

注: 拆下的三菱S12柴油發動機搖臂軸總成和螺栓一起保管。

(3) 取出頂桿。

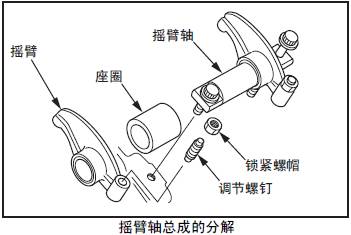

(4) 分解三菱S12柴油發動機搖臂軸總成。

注: 三菱S12柴油發動機搖臂襯套如無異常，或內徑不超過極限值時不必拆卸。

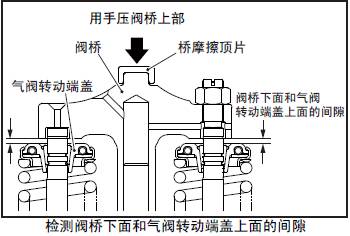

1.6 檢測閥橋下面和氣門轉動端蓋上面的間隙

檢測閥橋下面和氣門轉動端蓋上面的間隙，掌握現在的狀況。

檢測要領參考「三菱S12柴油發動機本體的組裝」的「檢測閥橋下面和氣門轉動端蓋上面的間隙」項。

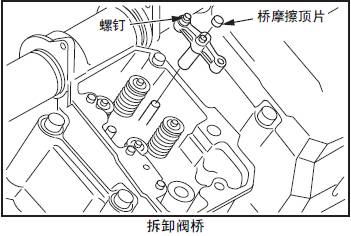

1.7 拆卸閥橋

拆卸閥橋和橋摩擦頂片。

注: 注意橋摩擦頂片不要掉落三菱S12柴油發動機氣缸頭內。

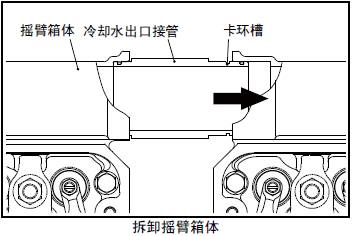

1.8 拆卸三菱S12柴油發動機搖臂箱體

(1) 拆卸冷卻水出口接管的卡環。

(2) 將冷卻水出口接管朝卡環槽側移動，使其和對接的三菱S12柴油發動機搖臂箱體分離。

(3) 將三菱S12柴油發動機搖臂箱體從三菱S12柴油發動機氣缸頭上拆下。

1.9 拆卸三菱S12柴油發動機氣缸頭總成

拆卸三菱S12柴油發動機氣缸頭總成時，注意螺絲刀等不要損傷三菱S12柴油發動機氣缸頭和三菱S12柴油發動機曲軸箱的表面。

(1) 拆卸三菱S12柴油發動機氣缸頭螺栓。

(2) 使用吊具，將三菱S12柴油發動機氣缸頭吊起拆出。

注: 三菱S12柴油發動機氣缸頭由定位銷固定，要垂直于安裝面拆卸。

(3) 拆卸三菱S12柴油發動機氣缸頭墊片。

1.10 檢測氣門下沉量

檢測氣門下沉量，掌握現在的狀況。

檢測要領參照「三菱S12柴油發動機本體的組裝」的「檢測氣門下沉量」的項。

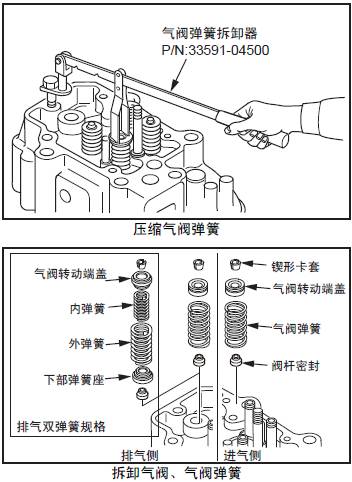

1.11 拆卸氣門、三菱S12柴油發動機氣門彈簧

用三菱S12柴油發動機氣門彈簧拆卸器將彈簧均等壓縮，取出氣門的鍥形卡套。

注: 如果不更換氣門的話，要做好安裝位置的識別記號，安裝時不要改變與閥座的配合。

1.12 拆卸三菱S12柴油發動機噴油器壓板雙頭螺栓、橋?qū)U

三菱S12柴油發動機噴油器壓板雙頭螺栓、橋?qū)U如無異常不必從三菱S12柴油發動機氣缸頭上拆下。

拆卸時參照「三菱S12柴油發動機本體的檢測、修理」的「三菱S12柴油發動機噴油器壓板雙頭螺栓、橋?qū)U的檢測，更換」項。

2. 后部裝置的解體、檢修

在進行解體之前，注意掌握三菱S12柴油發動機各部分的現狀，有助于分析故障原因和提高檢修作業的效率。

希望根據檢修內容和目的，確認各項目中所要求的事項。

􀂌 測量三菱S12柴油發動機飛輪的端面跳動、徑向跳動

􀂌 測量三菱S12柴油發動機正時齒輪的齒隙

􀂌 測量三菱S12柴油發動機后惰齒輪、三菱S12柴油發動機凸輪軸的軸向間隙

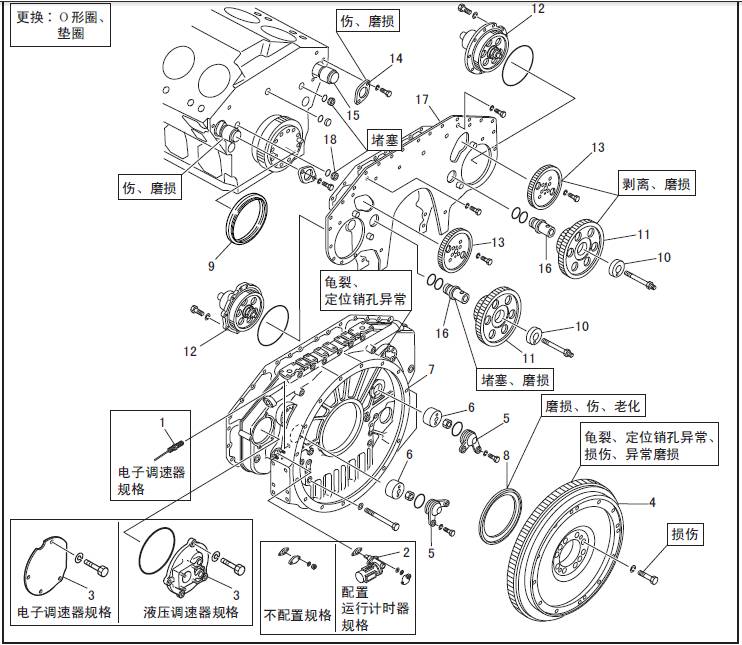

后部裝置的解體、檢修

解體順序

1 三菱S12柴油發動機轉速傳感器( 電子三菱S12柴油發動機調速器規格)

2 運行計時器( 運行計時器配置規格)

3 三菱S12柴油發動機調速器驅動器（液壓三菱S12柴油發動機調速器規格）( 解體、檢修和組裝參照「三菱S12柴油發動機燃油系統」項)蓋板( 電子三菱S12柴油發動機調速器規格)

4 三菱S12柴油發動機飛輪( 約140kg)( 輕量型規格約104kg)

5 蓋

6 三菱S12柴油發動機推力套筒

7 三菱S12柴油發動機正時齒輪箱( 約150kg)

8 三菱S12柴油發動機油封

9 三菱S12柴油發動機油封擋油環

10 三菱S12柴油發動機推力片

11 惰齒輪

12 三菱S12柴油發動機燃油噴油泵驅動器( 約21 kg)( 解體、檢修和組裝，參考[ 三菱S12柴油發動機燃油系統])

13 三菱S12柴油發動機凸輪軸齒輪

14 三菱S12柴油發動機推力片

15 三菱S12柴油發動機凸輪軸( 約72 kg)

16 三菱S12柴油發動機惰齒輪軸

17 后端板( 約28.5kg)

18 噴油嘴板
