檢查John Deere約翰迪爾強鹿柴油發動機活塞銷和襯套

1. 目視檢查活塞銷。活塞銷必須處于完好狀態，沒有明顯磨損。

2.

重要提示： 不要試圖打磨或修整活塞銷表面。活塞銷表面要求具有很高的光潔度。

2. 將活塞銷泡浸在干凈的機油中。

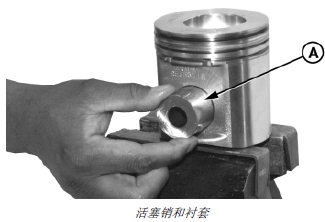

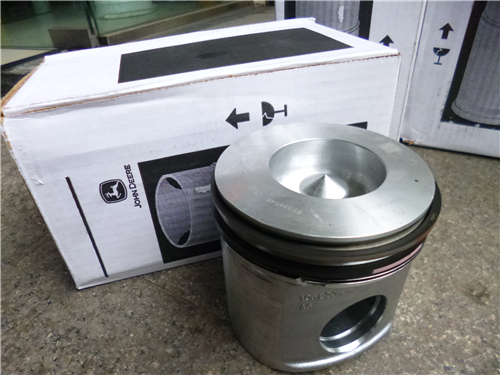

3. 在活塞上安裝活塞銷 (A)。用拇指輕輕一按，活塞銷即能穿入活塞中。

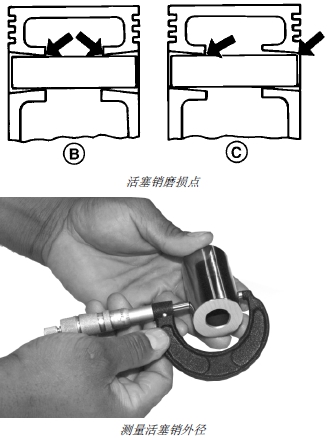

4. 從兩邊都可插入活塞銷。如果活塞銷可以自由地插入，但被卡在中心，那么孔可能已成錐形 (B)。

5. 插入活塞銷以檢查銷孔 (C) 是否準直。活塞銷不應發出“喀嗒”聲，也不需要抵住另一端用力頂入孔內。

6. 測量活塞銷外徑。如果不符合技術規格，應更換。

技術規格

活塞銷（小）－外徑 . . . 34.920 － 34.930 毫米（1.3748 － 1.3752 英寸）

磨損限度 . . . . . . . . 34.907 毫米（1.3743 英寸）

活塞銷（大）－外徑. . . 41.270 － 41.280 毫米（1.6248 － 1.6252 英寸）

磨損限度 . . . . . . . . 41.257 毫米（1.6243 英寸）

活塞銷－長度. . . 71.51 － 72.11 毫米（2.815 － 2.839 英寸）

A – 活塞銷

B – 錐形孔

C – 銷孔準直度

注意： 直頭連桿上有油孔，而錐頭連桿上沒有。

7. 必須打開潤滑孔。

8. 測量活塞銷襯套內徑并與活塞銷外徑對比，確定油隙。

技術規格

已安裝的活塞銷

襯套（小銷）－內徑. . . . 34.950 － 34.976 毫米（1.3760 － 1.3770 英寸）

磨損限度 . . . . . . . . 35.026 毫米（1.3790 英寸）

已安裝的活塞銷襯套（大銷）－內徑. . . . 41.300 － 41.326 毫米（1.6260 － 1.6270 英寸）

最低磨損限度 . . . . 41.376 毫米（1.6290 英寸）

活塞銷到襯套－油隙 . . . . . . 0.020 － 0.056 毫米（0.0008 － 0.0022 英寸）

磨損限度 0.102 毫米（0.0040 英寸）

9. 從連桿襯套任何一端插入活塞銷。如果活塞銷可以自由地插入一端，但被卡在另一端，那么孔可能變成錐形(A)。如果活塞銷可以自由地插入孔的兩端，但在中間被卡住，表明孔已形成喇叭口 (B)。

A – 錐形孔

B – 喇叭口形孔

John Deere約翰迪爾強鹿柴油發動機拆卸活塞銷襯套

拆卸直柄銷連桿端上的活塞銷襯套

拆卸襯套時， 41 毫米（1.6 英寸）活塞銷要使用 JD286(JD-286)1 活塞銷襯套拆裝器； 35 毫米（1.3 英寸）活塞銷要使用 JDE88 活塞銷襯套拆裝器。

拆卸錐柄銷連桿端上的活塞銷襯套

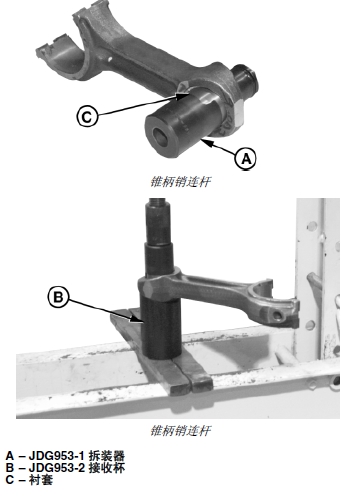

1. 使用 JDG953 連桿襯套保養工具套件的 JDG953-1 拆裝器 (A) 和 JDG953-2 接收杯 (B)，拆卸錐柄銷連桿

的襯套 (C)。

2. 將拆裝器從一端滑入連桿襯套。轉動拆裝器，直到拆裝器凸緣錐面與襯套錐面完全吻合。

3. 連桿襯套的另一端安裝接收杯。

注意： 接收杯中的銷子使連桿保持在杯的正確位置上。重要提示： 如果襯套磨損嚴重，拆裝器可能與連桿孔的內表面接觸。小心操作，避免損壞連桿孔。

4. 用液壓機將襯套壓出連桿，直到拆裝器與襯套一起掉入接收杯。

5. 按照本章后面說明的方法清潔、檢查和測量連桿銷孔內徑。

清潔和檢查連桿銷孔

1. 用中號粒度砂布清潔連桿孔。

2. 檢查連桿孔是否斷裂或有其他損傷。直柄銷連桿頂部的潤滑油孔一定要打開。

重要提示： 如果襯套在連桿中轉動，應更換連桿。

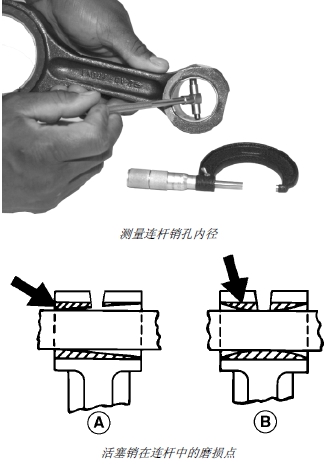

3. 在相隔 90° 的兩個位置上測量孔徑。如果不符合技術規格的要求，應更換連桿。

技術規格

連桿小銷孔（已拆下襯套）－內徑. . . . . . 38.087 － 38.113 毫米（1.4995 － 1.5005 英寸）

連桿大銷孔（已拆下襯套）－內徑. . . . . . 46.025 － 46.051 毫米（1.8120 － 1.8130 英寸）

安裝John Deere約翰迪爾強鹿柴油發動機連桿活塞銷襯套

在連桿銷孔的邊緣小心地銼出一個小倒角。打磨襯套孔邊緣的所有毛刺和棱角。

注意： 錐柄銷連桿端的連桿和襯套上都沒有油孔。在錐柄銷連桿端安裝活塞銷襯套的方法

注意： JDG953 連桿襯套保養工具套件包括 JDG953-1、JDG953-2 和 JDG738-2。

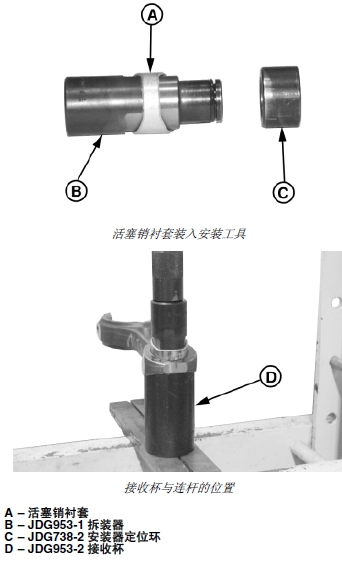

1. 將襯套 (A) 滑入 JDG953-1 拆裝器 (B) ，將 JDG738-

2 安裝定位環 (C) 裝在拆裝器 O 形環一側。在新襯套的外徑、定位環外徑和連桿銷孔內徑內涂抹干凈的機油或潤滑脂。2. 拆裝器裝入連桿銷孔上，使定位環在連桿孔中定位，襯套錐面與拆裝器錐面相吻合。

3. JDG953-2 接收杯 (D) 裝在連桿對面一側。

4. 將襯套壓入連桿孔中，直到襯套邊緣與連桿面齊平或略低。

5. 如有必要，可在專業車間定制一個新襯套，使其與活塞銷之間的油隙達到規定的要求。

技術規格

連桿銷到襯套（錐柄銷）－油隙. . . . . . 0.020 － 0.056 毫米（0.0008 － 0.0022 英寸）

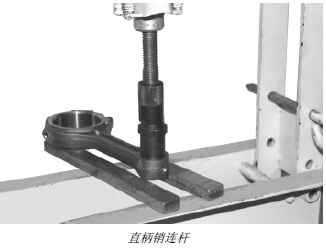

John Deere約翰迪爾強鹿柴油發動機直柄銷連桿安裝活塞銷襯套

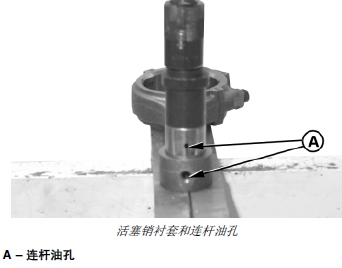

重要提示： 油孔 (A) 必須對準。如果油孔未對準，應拆卸襯套并報廢。安裝一個新襯套。襯套不得重復使用。將襯套裝入連桿。

1. 安裝襯套時， 41 毫米（1.6 英寸）活塞銷要使用JD286 (JD-286)1 活塞銷襯套拆裝器； 35 毫米（1.3英寸）活塞銷要使用 JDE88 活塞銷襯套拆裝器。

2. 將襯套壓入連桿孔中，直到襯套的邊緣與連桿加工面齊平或略低。

3. 從壓力機上取下連桿。

4. 新襯套內徑必須在專業車間進行精密加工，以達到技術規格的要求。

技術規格

連桿銷到襯套（直柄銷）－油隙. . . . . . 0.020 － 0.056 毫米（0.0008 － 0.0022 英寸）

磨損限度 0.102 毫米（0.0040 英寸）
