沃爾沃柴油機柴油發(fā)電機機油冷卻器TWD1620G, TWD1630G, TAD1630G, TAD1630GE, TAD1631G, TAD1631GE

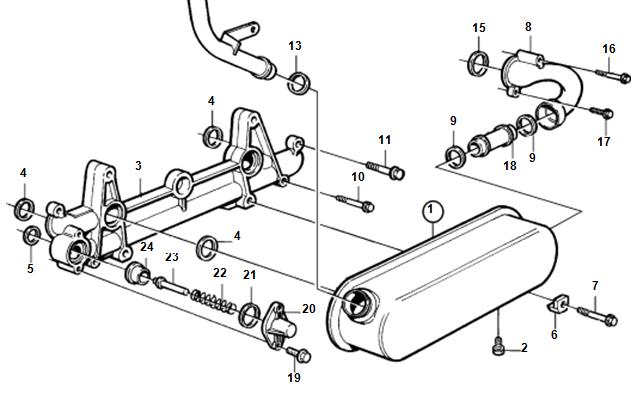

Oil Cooler

TWD1620G, TWD1630G, TAD1630G, TAD1630GE, TAD1631G, TAD1631GE

Ref   Part No.   Qty     Description                  Notes

1   8149982     1   Oil cooler 2        479979       1       Plug

3   1556594     1   Plate

4       8192187       4   Sealing ring

5       8192189       1   Sealing ring 6      471804          4   Holder

7          965189       4   Flange screw

8       1543868       1   Tube, cylinder block

9       1556905       2   Sealing ring 10        965216          2   Screw

11      946671       2   Flange screw

12   1556882     1   Tube                                 (1543813)

13       1556905       1   Sealing ring

14       1543572       2   Sealing ring

15       1556949       1   Sealing ring

16           965217       1   Flange screw

17           946671       1   Flange screw 18          471634       1   Tube

19      946671       2   Flange screw 20   1543608               1   Cover

21       1543577       1   Sealing ring

22       1543615       1   Spring                              BY-PASS 23   1543610               1   Peg

24   1543964     1   Valve seat



機油冷卻器

參考零件號/數(shù)量說明注釋

1·8149982 1·機油冷卻器2 479979 1螺塞

3 1556594 1板

4 8192187 4·密封圈

5 8192189 1·密封圈6 471804 4·支架

7 965189 4法蘭螺釘

8 1543868 1·氣缸體管

9 1556905 2密封圈10 965216 2螺釘

11 946671 2法蘭螺釘

12·1556882 1·卡套管（1543813）

13 1556905 1密封圈

14 1543572 2密封圈

15 1556949 1密封圈

16 965217 1法蘭螺釘

17 946671 1法蘭螺釘18 471634 1卡套管

19 946671 2法蘭螺釘20 1543608 1蓋

21 1543577 1密封圈

22 1543615 1彈簧BY-PASS 23 1543610 1銷釘

24·1543964 1·閥座
