卡特彼勒船舶動力系統

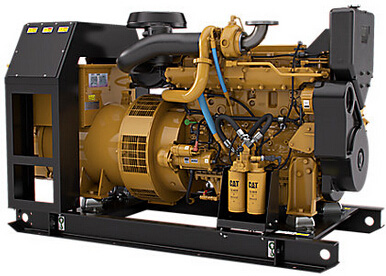

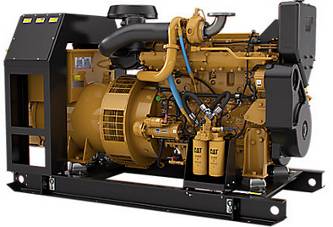

卡特彼勒C7.1船用柴油發電機組

卡特彼勒船用柴油發電機組C7.1

規格

卡特彼勒船用柴油發電機組概述

Cat® C7.1 柴油卡特彼勒船用柴油發電機組在使用熱交換器冷卻時的三相 50 赫茲額定功率為 100、118 和 150 ekW，符合 EPA Tier 3 商業、IMO II 和歐 CC2 排放標準。 此外，C7.1 在使用熱交換器冷卻時的三相 60 赫茲額定功率為 118、150 和 175 ekW，符合 EPA Tier 3 商業、IMO II 和歐 CC2 排放標準。

發電機組技術規格

最小額定值	100 ekW（125 kVA）
最大額定值	200 ekW（250 kVA）
頻率	50 Hz 或 60 Hz
速度	1500 rpm（50 hz）或 1800 rpm（60 hz）

發動機技術規格

發動機型號	直列六缸，四沖程柴油發動機
缸徑	105.0 mm
排量	7.1 L
沖程	135.0 mm
進氣方式	TA
調速器類型	電子裝置
卡特彼勒燃油系統	共軌卡特彼勒燃油系統

發電機組配置

排放/燃油策略

EPA Tier 3、IMO II、歐 CC2 標準

發電機組尺寸

寬度	956.0 mm
高度	1263.0 mm
重量	1652 -1840 kg，3634-4026 lb
長度	76.2"/1935 mm（最小值），83.3"/2116 mm（最大值）

發電機技術規格

節距	2/3
引線數量	12
絕緣	H 級
IP 防護等級	IP23 防水
電壓調節器	固態

標準/選裝設備

C7.1 標準設備

卡特彼勒柴油發動機進氣系統

開放式曲軸箱通風（OCV）系統

水套水冷卻式渦輪增壓器

使用 EGR 回路將冷卻液管路集成到歧管中

卡特彼勒柴油發動機控制系統

儀表板提供右側、左側和后部配置，帶遠程安裝選件

電子診斷和故障記錄

電子調速器

電子控制模塊（ECM）

僅限 SAE J1939 數據鏈路額定值

電子空燃比控制

卡特彼勒冷卻系統

一體式熱交換器和后冷器

設計緊湊的一體式冷卻通道

自動調溫器和殼體

水套水加熱器 120/240V 選件

齒輪驅動型輔助海水泵

安裝在發動機上的熱交換器，可拆卸管束（用于海水）（僅限熱交換器發動機）

發動機機油冷卻器

輔助海水管

龍骨冷卻

卡特彼勒排氣系統

水冷式排氣歧管和渦輪增壓器

152 mm（6"）圓形法蘭出口

干式彎管/法蘭選件

飛輪和飛輪外殼

飛輪外殼，SAE 編號 2

飛輪，134 齒

SAE 標準旋轉

卡特彼勒燃油系統

共軌卡特彼勒燃油系統

單工燃油和雙工燃油選件

燃油軟管選件

齒輪驅動型輸油泵

,

發電機和發電機附件

12 根引線

三相無刷

單獨從輔助繞組勵磁，以提供長達 10 秒的 300% 短路電流

2/3 節距

寬電壓范圍

IP23 防水

帶一體式電壓調節的固態電壓調節器

H 級絕緣

發電機溫升超過海事學會的要求：50°C 環境溫度下為 105°C - 充注 50°C 環境溫度為 85°C - 充注接頭電極

卡特彼勒潤滑系統

曲軸箱通氣孔

單工選件和雙工選件

機油濾清器，右側維修

閥蓋和正時箱（選件）中的機油加注口

右側維修油位表

油底殼

右側油底殼排放

潤滑油

發動機機油泵（齒輪驅動型）

卡特彼勒安裝系統

可滑動底架

底座和發動機發電機之間的隔振器

動力輸出

用于交流發電機驅動的聚酯纖維 V 形槽

PTO 軸套件（選裝）

常規

扭轉減振器和護罩

Caterpillar Yellow 噴漆

吊耳

保護提升蓋

資料

蓄電池斷路開關

塑料包裝

注：龍骨冷卻的發電機組不包含龍骨冷卻器。

發動機經過 D2/E2 排放循環認證

C7.1 選裝設備

卡特彼勒柴油發動機控制系統

調速器降速套件

卡特彼勒排氣系統

干式彎管

干式法蘭

排氣溫度傳感器

卡特彼勒燃油系統

燃油軟管

卡特彼勒潤滑系統

油尺

卡特彼勒冷卻系統

冷卻液回收箱

水套水加熱器

動力輸出

曲軸皮帶輪
