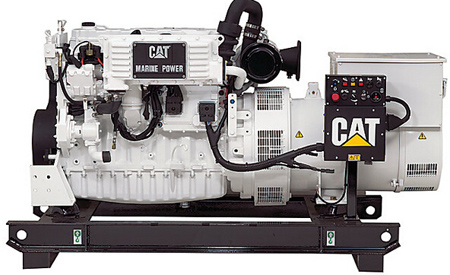

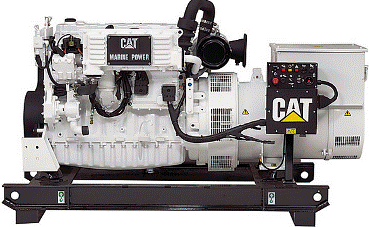

卡特彼勒C9船用柴油發電機組

卡特彼勒船用柴油發電機組C9

規格

發電機組技術規格

最小額定值	142R ekW（178 kVA）
最大額定值	250 ekW（313 kVA）
頻率	50 hz 或 60hz
速度	1500 rpm（50hz）或 1800 rpm（60 hz）

發動機技術規格

發動機型號	C9，直列六缸四沖程柴油發動機
缸徑	112.0 mm
排量	8.8 L
沖程	149.0 mm
進氣方式	渦輪增壓后冷式
調速器類型	電子裝置
卡特彼勒燃油系統	HEUI™

發電機組配置

排放/燃油策略

符合 IMO/EPA Tier 2 標準

發電機組尺寸

寬度	996.8 mm
高度	1169.0 mm
重量	1753 kg（3865 lb）- 1903 kg（4195 lb）
長度	2106-2216 mm（82.9-87.2"）

發電機技術規格

勵磁	AREP
節距	2/3
引線數量	12 引線，可重連
絕緣	H 級
IP 防護等級	IP23 防水
超速功能	超速關閉 - 電子
電壓調節器	帶一體式電壓調節的固態電壓調節器
電壓調節	±0.5%

準/選裝設備

C9 標準設備

卡特彼勒柴油發動機進氣系統

后冷器（僅用于熱交換器和龍骨冷卻發動機）

渦輪增壓器

控制面板

電子調速器

液壓電子單體噴射（HEUI）卡特彼勒燃油系統

電子控制模塊（ECM）

電子診斷和故障記錄

安裝在發動機上的 40 針專用客戶接頭

SAE J1939 數據鏈路

卡特彼勒冷卻系統

自動調溫器和殼體

皮帶驅動型離心水套水泵

齒輪驅動型輔助海水泵（僅用于熱交換器和龍骨冷卻發動機）

安裝在發動機上的散熱器（包括護罩、鼓風機風扇、風扇驅動裝置、風扇護罩）

膨脹箱（僅用于熱交換器發動機）

安裝在發動機上的熱交換器，可拆卸管束（用于海水）（僅用于熱交換器發動機）

發動機機油冷卻器

輔助海水管

龍骨冷卻（包括管道螺紋法蘭套件）

卡特彼勒排氣系統

水冷式岐管和渦輪增壓器

152 mm（6"）圓形法蘭出氣口

干式彎管，152 mm（6"）

飛輪和飛輪外殼

飛輪，SAE 編號 1，113 齒

飛輪外殼，SAE 編號 1

卡特彼勒燃油系統

前部維修燃油濾清器

輸油泵

燃油充注泵

發電機

12 引線，可重連

三相無刷

單獨從輔助繞組勵磁，以提供長達 10 秒的 300% 短路電流

2/3 節距

寬電壓范圍

IP23 防水

帶一體式電壓調節的固態電壓調節器

H 級絕緣

發電機溫升超過海事學會 H 級絕緣要求

50°C 環境溫度下為 105°C - 充注

50°C 環境溫度下為 85°C - 充注接頭電極

儀器

儀表板

電子工時計

起動/停止開關

緊急停機按鈕

保養到期指示燈

診斷指示燈

報警指示燈

保養清除開關

15A 斷路器

卡特彼勒潤滑系統

曲軸箱呼吸器

旋壓式機油濾清器，右側維修

閥蓋中的機油加注口

油位表，左側維修

油底殼

油底殼排放，左側維修

發動機機油泵（齒輪驅動型）

卡特彼勒安裝系統

可滑動底架

前部支承

底座和發動機發電機之間的隔振器

卡特彼勒保護系統

超速關閉 - 電子

常規

扭轉減振器和護罩

吊耳

保護提升蓋

資料

蓄電池斷路開關

發動機配線

塑料包裝

注：用于進行龍骨冷卻的發動機不含龍骨冷卻器

C9 選裝設備

卡特彼勒柴油發動機進氣系統

空氣濾清器防雨蓋

卡特彼勒柴油發動機控制系統

負載共享附件

卡特彼勒冷卻系統

冷卻液回收箱

冷卻液液位傳感器

冷卻液法蘭套件

卡特彼勒排氣系統

彎管

管道

柔性接頭

法蘭

防雨蓋

消音器

護罩

卡特彼勒燃油系統

燃油冷卻器

燃油軟管

燃油溫度傳感器

燃油和機油護罩

發電機和發電機附件

擴展接線盒

發動機和發電機認證：

儀器

磁電轉速傳感器

卡特彼勒潤滑系統

手動油槽泵

雙機油濾清器

動力輸出

曲軸皮帶輪

卡特彼勒起動系統

空氣壓力調節器

空氣消音器
