卡特彼勒船舶動力系統

卡特彼勒C280船用柴油發電機組

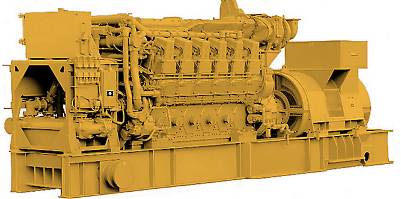

卡特彼勒船用柴油發電機組C280-12

發電機組技術規格

最小額定值	3520 ekW（4400 kVA）
最大額定值	3640 ekW（4550 kVA）
頻率	50 Hz 或 60 Hz
速度	1000 rpm（50 hz）或 900 rpm（60 hz）

發動機技術規格

發動機型號	V 12，四沖程柴油發動機
缸徑	280.0 mm
排量	222.0 L
沖程	300.0 mm
50 Hz 時的壓縮比	13.1
60 Hz 時的壓縮比	13:1
進氣方式	渦輪增壓后冷式
調速器類型	電子裝置
卡特彼勒燃油系統	EUI

發電機組配置

排放/燃油策略

EPA Tier 2、IMO II 標準

發電機組尺寸

重量（估計）	11340.0 kg
長度	8040.0 mm
寬度	1961.0 mm
高度	3937.0 mm

標準/選裝設備

C280-12 標準設備

卡特彼勒柴油發動機進氣系統

淡水后冷器，帶耐腐蝕涂層（空氣側）；進氣口關閉裝置；安裝在頂部的曲軸箱通氣孔；使用發動機機油潤滑的渦輪增壓器

卡特彼勒柴油發動機控制系統

Caterpillar® A3 電子控制單元（ECU）帶有電子單體噴油器卡特彼勒燃油系統、硬線束（需要 10 安、24 伏電源以使 ECU 正常運行）

卡特彼勒冷卻系統

發動機冷卻液排水

卡特彼勒排氣系統

干式氣密排氣歧管

卡特彼勒燃油系統

餾出燃油（要求 38°C 下的粘度范圍為1.4 cSt 到 20 cSt）、輸油泵（安裝在左側）、雙工燃油濾清器、電子控制單體噴油器

潤滑油系統

帶單個關閉閥的離心式機油濾清器，安裝在發動機維修側的缸體檢修蓋上，包括已安裝的機油管路和單個關閉閥，過濾來自主潤滑油泵的離心機旁路機油，可在發動機運行時維修，機油加注口和油尺閥、機油壓力調節閥、曲軸箱防爆安全閥

常規

Caterpillar Yellow 噴漆；齒輪驅動型泵：燃油、機油、水套水、后冷器/機油冷卻器水；維修資料

C280-12 選裝設備

扭轉聯軸器

淡水熱交換器

燃油冷卻器

膨脹箱

應急泵和接頭

水套水加熱器

柔性接頭

隔振器

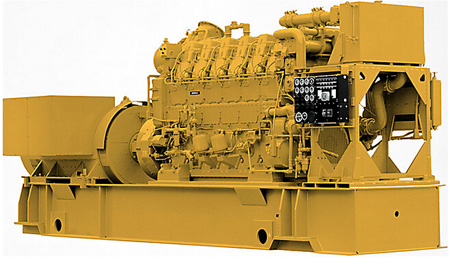

卡特彼勒船用柴油發電機組C280-16

規格

發電機組技術規格

最小額定值	4700 ekW（5875 kVA）
最大額定值	4840 ekW（6050 kVA）
頻率	50 Hz 或 60 Hz
速度	1000 rpm（50 hz）或 900 rpm（60 hz）

發動機技術規格

發動機型號	V 16，四沖程柴油發動機
缸徑	280.0 mm
排量	296.0 L
沖程	300.0 mm
50 Hz 時的壓縮比	13.1
60 Hz 時的壓縮比	13:1
進氣方式	渦輪增壓后冷式
調速器類型	電子裝置
卡特彼勒燃油系統	EUI

發電機組配置

排放/燃油策略

EPA Tier 2、IMO II 標準

發電機組尺寸

長度	9314.0 mm
寬度	1990.0 mm
高度	4167.0 mm
重量	31000 kg/68343 lb（發動機干重），18145 kg/40000 lb（發電機重量）

C280-16 標準設備

卡特彼勒柴油發動機進氣系統

淡水后冷器，帶耐腐蝕涂層（空氣側）；進氣口關閉裝置；安裝在頂部的曲軸箱通氣孔；使用發動機機油潤滑的渦輪增壓器

卡特彼勒柴油發動機控制系統

Caterpillar® A3 電子控制單元（ECU）帶有電子單體噴油器卡特彼勒燃油系統、硬線束（需要 10 安、24 伏電源以使 ECU 正常運行）

卡特彼勒冷卻系統

發動機冷卻液排水

卡特彼勒排氣系統

干式氣密排氣歧管

卡特彼勒燃油系統

餾出燃油（要求 38°C 下的粘度范圍為1.4 cSt 到 20 cSt）、輸油泵（安裝在左側）、雙工燃油濾清器、電子控制單體噴油器

潤滑油系統

帶單個關閉閥的離心式機油濾清器，安裝在發動機維修側的缸體檢修蓋上，包括已安裝的機油管路和單個關閉閥，過濾來自主潤滑油泵的離心機旁路機油，可在發動機運行時維修，機油加注口和油尺閥、機油壓力調節閥、曲軸箱防爆安全閥

常規

Caterpillar Yellow 噴漆；齒輪驅動型泵：燃油、機油、水套水、后冷器/機油冷卻器水；維修資料

C280-16 選裝設備

扭轉聯軸器

淡水熱交換器

燃油冷卻器

膨脹箱

應急泵和接頭

水套水加熱器

柔性接頭

隔振器
